VR Scene Inspection

목차

개요

VR Scene Inspection은 Blender 2.9.x 버전 에서부터 기본적으로 Blender에 포함된 에드온 입니다. 3D Viewport를 VR로 확장시켜줍니다. 하지만 VR Scene Inspection은 아직은 이름그대로 장면 검사 사용으로 제한됩니다. 여기서는 Oculus Quest를 기준으로 설명을 합니다.

테스트 영상

이전에 했던 작업들을 VR Inspection으로 관찰해 봤습니다. PC로 미러링된 것을 캡쳐한 것이라서 VR에서 어떻게 보이는지는 직접 써봐야 알 수 있습니다. 캡쳐된 화면은 지나치게 흔들려 보이지만 실제 착용 했을때는 그런점은 없습니다.

NPR 셰이딩 작업 테스트

NPR 셰이딩 작업의 경우 오히려 입체감이 생기기 때문에 어색하게 느껴지기도 합니다. Annotate의 경우 제대로 렌더링이 안되는 부분이 있습니다.
(VR의 단점은 VR을 끼고 봐야 한다는 것 같습니다. 미러링 한 것이라서 결과적으로 그냥 헤드 트래킹한 것만 녹화가 됩니다.)

일반적인 작업 테스트

Eevee의 특성상 렌더링이 무거운 부분이 있기 때문에 프레임이 떨어질 때가 있습니다. 일반적인 작업들이 오히려 더 입체감이 잘 살아나서 VR로 봤을의 때 효과가 더 있습니다.

Quest 설정

Quest 2로 VR Scene Inspection 셋팅하는 방법

튜토리얼 영상

Quest 1도 같은 방법으로 세팅하면 됩니다. Air Link가 잘 안될 수 있는데 그럴떄는 Link 케이블을 연결해서 하면 선이 거추장 스럽기는 하지만 오히려 이쪽이 편할 수도 있습니다.

Oculus Link를 사용하여 연결하는 방법

Link 케이블 고르는 방법

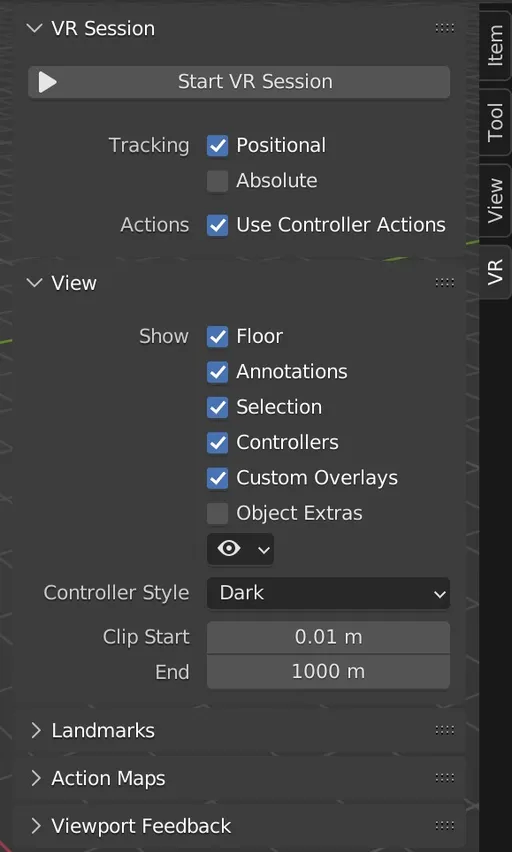

Blender VR Scene Inspection 설치

내장되어있기 때문에 아래와 같이 검색해서 활성화 하기만 하면 됩니다.
Blender 3.0 공식 메뉴얼을 참고하면 됩니다.
에드온을 활성화 하는 것에서 부터 설명이 잘 되어있습니다.
VR Scene Inspection - Blender Manual
The VR Scene Inspection add-on exposes and extends the native virtual reality features of Blender in the user interface. The feature set is limited to scene inspection use cases. More advanced use cases may be enabled through further development inside of Blender.
https://docs.blender.org/manual/en/latest/addons/3d_view/vr_scene_inspection.html

다른 VR 확장 사례

Blender에서 VR로 기능을 확장한 사례들이 이전부터 있어왔었습니다. 아래는 기본 내장되어있는VR Scene Inspector이전의 프로젝트들 입니다.

1. Blender VR

BlenderVR은 CAVE / VideoWall , 헤드 마운트 디스플레이( HMD ) 및 외부 렌더링 방식 엔진 을 지원하기 위해 Blender 2.8 이후부터 삭제된 BGE( Blender Game Engine)를 개조해서 만든 Blender 프로젝트입니다.
Oculus Rift DK2도 보이고 Cave등 에서의 활용도 데모릴에서 확인할 수 있습니다.
BGE가 있었을때 실시간 콘텐츠에 대한 다양한 실험들이 있어서 당시에는 흥미로웠었습니다.

공식 사이트

이미 오래된 프로젝트지만 아직 사이트가 살아있습니다.
BlenderVR
Translations of this page: Windows 7 (64bits) Automatic Installer for BlenderVR released! see the Installation Guide. BlenderVR is an adaptation of the Blender Game Engine to support CAVE/ VideoWall, Head-Mounted Display ( HMD) and external rendering modality engines.
https://blendervr.limsi.fr/doku.php

2. Marui XR

Marui는 VR/AR에서 3D 디자인을 생성할 수 있는 Autodesk Maya용 플러그인을 제작해왔습니다. 이후 Blender용 VR/AR 사용자 인터페이스를 제공 했었습니다.
하지만 최근 릴리즈는 2020.05.06 이었고 이후로는 업데이트가 없습니다.
그렇기 때문에 대응하는 VR 기기도 HTC VIve와 Oculus Rift들만 사용할 수 있어서 아쉽네요.
아래의 영상은 공식 튜토리얼 입니다.

Maker Tales 채널의 Marui XR 리뷰

공식 사이트

Blender XR | MARUI-PlugIn
Blender XR VR user interface for Blender - a development initiative by MARUI-PlugIn Download LAST UPDATE: 2020-05-06 What is BlenderXR? MARUI-PlugIn has developed MARUI - a plugin for Autodesk Maya that allows you to create 3D design in VR/AR.Our plugin has already helped many Maya users to increase their productivity.Now we are contributing a VR/AR...
https://www.marui-plugin.com/blender-xr/

3. Project MPX

MPX 프로젝트는 블렌더에서 마우스와 펜을 사용하여 통합 워크플로에서 VR/XR 입력을 통합하려는 POC격의 프로젝트입니다. 많은 가능성이 보이는데 이 데모를 공개한 이후로 3년이 지났지만 이후 별다를 소식이 없어서 아쉽습니다.

다른 DCC에서 VR 확장 사례

Blender 외에 상용 DCC 툴 에서는 Autodesk Maya 용 플러그인인 Create VR이 사용해 보지는 않았지만 잘 만들어진 것 같습니다. 위에서 언급한 Blender MPX 를 그대로 먼저 구현한 것처럼 보이네요.

Maya 2022 Create VR

Create VR은 아티스트와 디자이너가 3D에서 직접 창작 과정을 시작할 수 있는 몰입형 개념 디자인 도구입니다. 간단한 곡선 및 표면 도구를 사용하여 디자이너는 디자인과 함께 가상 현실에 완전히 몰입하면서 형태와 모양을 탐색할 수 있습니다. 그런 다음 최종 구현을 위해 스케치와 모델을 Maya 또는 기타 콘텐츠 생성 응용 프로그램으로 쉽게 내보낼 수 있습니다.

특징

•
NURB 및 SubD 표면 도구를 사용하여 모델을 만들고 편집합니다.
•
개념 탐색을 위한 자유형 스케치 및 NURB 곡선 도구.
•
개체를 구성하는 레이어.
•
참조로 사용할 이미지 및/또는 3D 모델 임포트
•
다른 응용 프로그램에 공유하거나 사용하기 위해서 스냅샷 또는 모델을 익스포트 할 수 있습니다.

Virtural Desktop으로 Quest2를 셋팅해서 Create VR을 하는 영상

Autodesk Store

Autodesk® Create VR for Autodesk® Maya®
Create VR is an immersive conceptual design tool that empowers artists and designers to start their creative process directly in 3D. Using simple curve and surface tools designers can explore form and shape while being fully immersed in virtual reality alongside their design.
https://apps.autodesk.com/MAYA/en/Detail/Index?id=3751509454670639690

VR용 저작도구

기존의 DCC에서 VR로 확장한 것이 아닌 아이에 VR용으로 만들어진 저작도구들도 있습니다. Google Tilt Brush와 Oculus Quill이 VR에서의 창작에 대한 많은 가능성을 보여줬다면 아래의 프로그램들은 좀 더 전문적으로 모델링에 중점을 도구들인 것 같습니다. 3D 프로그램을 다루면서 항상 그 안으로 들어가서 작업하면 좋겠다고 생각했었는데 이제는 그럴 수 있는 시대가 된 것 같습니다. 하지만 아직 하드웨어의 제약으로 인해서 장시간 작업하는 것에는 무리가 있는 한계 등이 여전히 있기는 합니다.

Gravity Sketch

Gravity Sketch는 VR에서 컨셉 스케치와 Mesh, Nurbs 그리고 Subdivision 모델링이 가능하고 클라우드도 제공하고 있습니다. 그리고 VR기기 뿐만 아니라 Ipad같은 타블렛도 지원하고 있습니다. (Gravity Sketch는 오히려 VR에서 2차원적인 디스플레이 장비로 넘어오고 있네요.)

공식 사이트

Gravity Sketch | 3D design and modelling software
Gravity Sketch is an intuitive 3D design platform for cross-disciplinary teams to create, collaborate, and review in an entirely new way. Download for free on these app stores: Download the free iPad app: Get in touch
https://www.gravitysketch.com/

Adobe Medium

3D Suclpting에 포커스가 맞춰진 VR용 저작도구 입니다. 3D에서 3D를 제작하라는 모토가 인상적입니다.
스컵팅을 한 후 Adobe Substance 3D에서 씬을 구성하는 등으로 응용이 가능할 것 같습니다.

공식 사이트

가상 현실 제작을 위한 최고의 3D 스컬프팅 툴 | Medium by Adobe
3D 에셋 제작 및 몰입형 VR 경험을 위한 3D 모델링 소프트웨어를 만나보세요. VFX 아티스트 및 입문자에게 딱 맞는 가상 현실 툴입니다. 이전에는 Oculus Medium이었습니다.
https://www.adobe.com/kr/products/medium.html

Kodon

하이브리드 워크플로우를 표방하는 VR 스컵팅 프로그램입니다. VR뿐만 아니라 Desktop도 Fully 지원하네요.
멀티 레졸루션, 볼륨 서페이스, 복셀 리메쉬, 클로스 브러시등 스컵팅 툴에서 있어야할 기능들이 어느정도 구현된 듯 해서 기대가 됩니다.

공식 사이트

Kodon - Virtual Reality Sculpting
EASY To Learn Kodon's intuitive tools and minimalist yet powerful interface makes it easy to learn, so you can spend less time learning the tool and more time sculpting High Resolution Sculpting With Kodon's Multi Resolution and GPU accelerated sculpting tools, We give you the best feeling High-Resolution VR sculpting
https://www.kodon.xyz/

요약

3D 작업을 하지만 작업 과정이나 결과 또한 2차원을 벗어날 수 없다는 생각이 들었지만 VR기기의 발달로 이제는 기존의 저작도구들이 진정한 3D 작업을 할 수 있게 VR기능들을 지원하고 있습니다. 또한 VR에서 출발한 저작도구들이 이제는 Desktop도 지원하는 것을 보면, 해당 기술들이 서로를 보완(Desktop은 결국 2D, VR은 너무 무겁고 눈이 아픔?) 하기 위해서 두 가지 방향으로 모두 발전하는 것 같다고 생각이 듭니다.
